實驗室給、排水系統是在建筑給、排水的基礎上特殊設計的給、排水系統，它具有非標準的給、排水設計及多種變化的布局。

實驗室給、排水系統的設計工作是在建筑工程設計前來完成的。它與建筑工程、建筑給、排水是一體化的產物，因此設計工作必須由專業人員根據實驗室所配置的實驗臺所需給、排水的要求來確定，然后設計整體工程的給、排水布局。

實驗室中的化學試驗所涉及的酸性、堿性及各種腐蝕性廢液的排放會對環境造成嚴重的污染，在此標準中已制定了相應的處理方法。

實驗室給、排水系統配置分為給水部分與排水部分。

一、給水部分

1、1給水部分包括：化驗水龍頭、上水管、上水閥門、連接件。

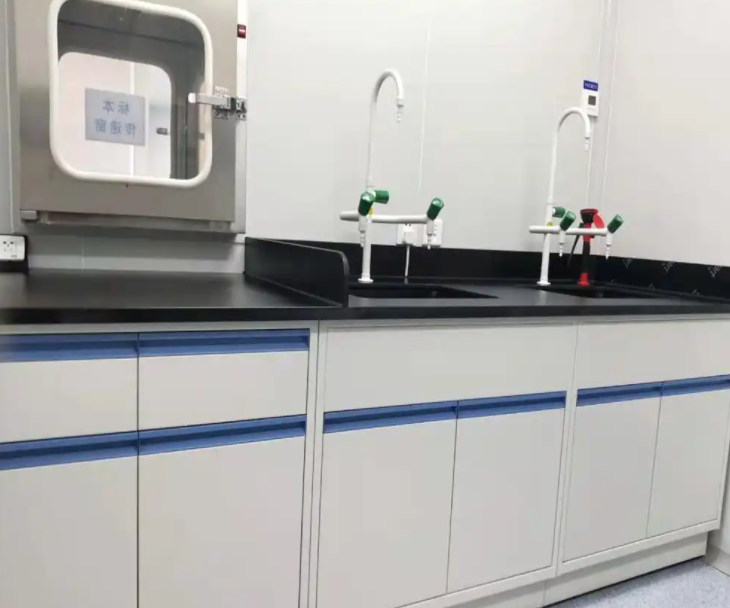

1、1、1化驗水龍頭

A、三聯化驗水龍頭             B、單聯化驗水龍頭

C、化驗水龍頭                 D、U型水龍頭

E、T型水龍頭                  F、立式直角水龍頭

G、感應水龍頭                 H、遙控開關

1、1、2水龍頭應用標準

1、1、3水龍頭材質為鑄銅，表面噴塑。

1、1、4化驗水龍頭出水口全部為尖嘴，可接插∮12mm的橡膠軟管。

1、2化驗水龍頭的連接與固定

1、2、1化驗水龍頭的固定方法

化驗水龍頭底部有調節螺母、絲桿、固定螺母。安裝首先把固定螺母拆下，把絲桿插入已定位的上水定位孔，緊固固定螺母，余留絲桿與上水管接頭連接。

1、3上水管

1、3、1上水管使用日豐牌鋁塑管，無毒、無污染；內、外層全部為聚乙烯材料，中間部位為鋁材。經檢驗，在60°C以下可耐各種濃度的酸、堿液體。其物理性能如下：

1、4上水管銅制壓緊型管接頭

1、4、1銅制壓緊型管接頭可分為：三通管接頭、彎頭管接頭、直通管接頭。

1、4、2銅制壓緊型管接頭與鋁塑管匹配使用。

檢測壓力：2.8Mpa/H   拉拔力：溫度變化處理前 25KN，溫度變化處理后 20KN。

1、5上水閥門

1、5、1上水管在地面預留時，必須配置耐腐適合實驗室用的上水閥門。

1、5、2上水閥門設計為G1/2“，距地面高度為100mm.

二、排水部分

2、1排水部分包括：化驗水槽、排水管

2、1、1化驗水槽為PP材料模具制做，具有較強的耐腐蝕性能，檢測結果如下：

PP材料化學實驗檢測報告

2、1、2化驗水嘴規格及使用標準：

2、1、3化驗實驗臺返污存水斗：材料為PVC與化驗水槽連接，按所選用的化驗水槽下水口配做，連接處采用標準的橡膠圈密封緊固處理；

2、1、4化驗水槽與臺面組合采用在臺面底部支撐結構。如下圖：

2、1、5排水管

排水管、連接件三通、彎頭，直管、變徑等全部采用PVC材料，并配用專用PVC膠水連接固定。

2、1、6排水管道在使用于多孔下水時，要設計出下水的斜度，并配托架支撐。

2、1、7排水管預留高度標準：80~100mm，其預留位置按實驗室平面布局圖。

2、1、8酸性、腐蝕性的廢液的處理方法；

2、1、8、1活性炭吸附的作用

A、除臭   去除酚類、油類、植物腐爛和氯殺菌所導致水的異臭。

B、除色   去除鐵、錳等重金屬的氧化物和有機物所產生的色度。

C、除有機物  去除腐植酸類、蛋白質、洗滌劑、殺蟲劑等天然的或人工合成的有機物質，降低水的耗氧量（BOD值、COD值）。

D、除重金屬：去除汞（Hg）、鉻（Cr）、砷（As）、錫（Sn）、銻（Sb）、等有毒、有害的重金屬。

2、1、8、1A酸性污水的中和方法:

注：1、表中“+”表建議采用；“0”表可采用；“-”表不宜采用；

2、膨脹石灰石中和濾池，中和硫酸污水時，含酸濃度不宜大于2g/L。

2、1、8、2酸性污水處理方法比較
